Prive5G ondersteund Van Schijndel Installatie Techniek bij de afmontage en werkende oplevering van de nieuwe glasvezel.
De Hubertustunnel is al een tijd dicht. De verlichting, ventilatoren en het asfalt worden vervangen, maar er zijn meer grote veranderingen in de tunnel. Onder de grond en door de tunnel worden kabels vervangen. Dit is een groot deel van het werk, dat normaal verborgen blijft.
Robots maken de tunnelwanden glad. In de rechtertunnel is de muur nu voor 80 procent glad gemaakt en in de linker tunnel voor 70 procent. Michael, Hoofduitvoerder Technische Installaties, vertelt dat de robots hier nog even mee bezig zijn. “We verwachten dat het schuurwerk eind dit jaar klaar is. Ondertussen vervangen wij de kabels in de tunnel.” Dit is een belangrijk deel van de tunnelrenovatie. “De kabels zorgen voor stroom, communicatie en verkeersveiligheid in de tunnel.”
Verschillende kabels
“In de tunnel liggen verschillende soorten kabels: voedingskabels, signaalkabels en glasvezelkabels”. Elke kabel heeft een eigen taak. Voedingskabels leveren elektriciteit voor lampen en ventilatoren. Signaalkabels zijn voor de signalen van de alarmsystemen, zoals zichtmeters, noodtelefoons en brandmelders. Glasvezelkabels sturen grote hoeveelheden informatie door, bijvoorbeeld camerabeelden. “Samen zorgen deze kabels ervoor dat alle systemen in de tunnel goed werken”.
In de tunnel

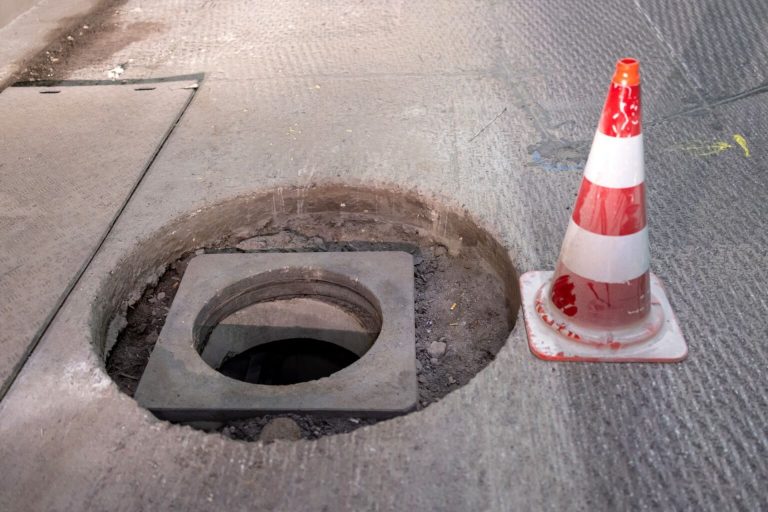

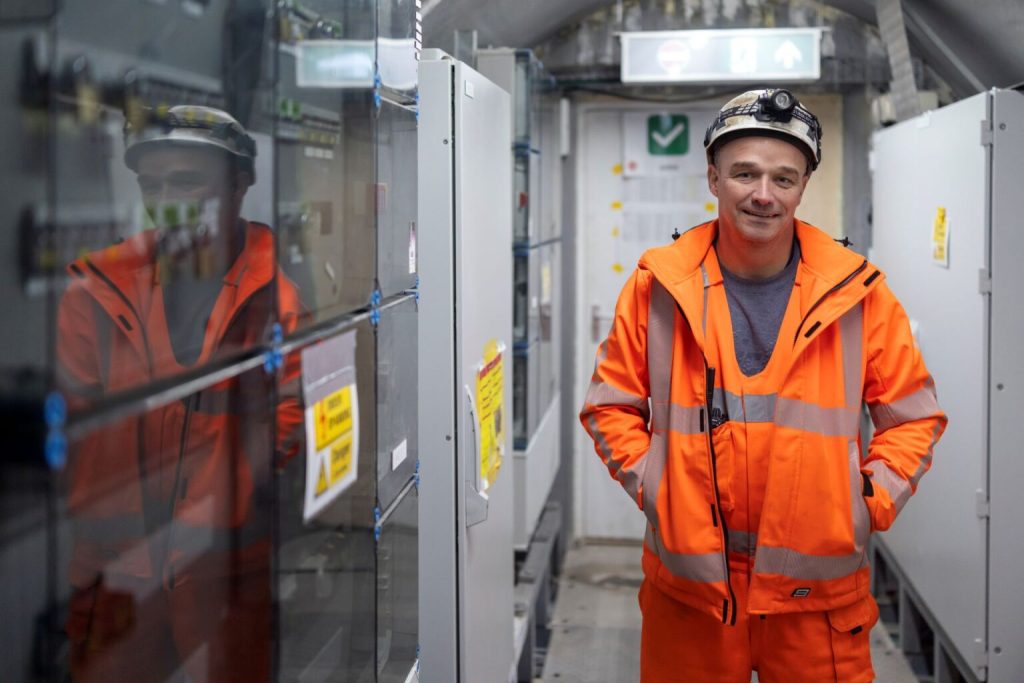

De kabels in de tunnel liggen niet los in de grond, maar in pvc-buizen. Onder het asfalt ligt daardoor een heel buizenstelsel. Om de 50 meter zit een trekput. Dit is een put om bij de kabels te kunnen komen. Bijvoorbeeld om ze te repareren. Via deze trekputten lopen kabels naar dwarsverbindingen. Dat is de gang tussen de ene kant van de tunnel en de andere kant. Wie door de tunnel rijdt, ziet de deuren die toegang geven aan de dwarsverbinding. Dat is de plek waar voedingskasten en systeemkasten staan waar alle kabels op zijn aangesloten.
Buiten de tunnel

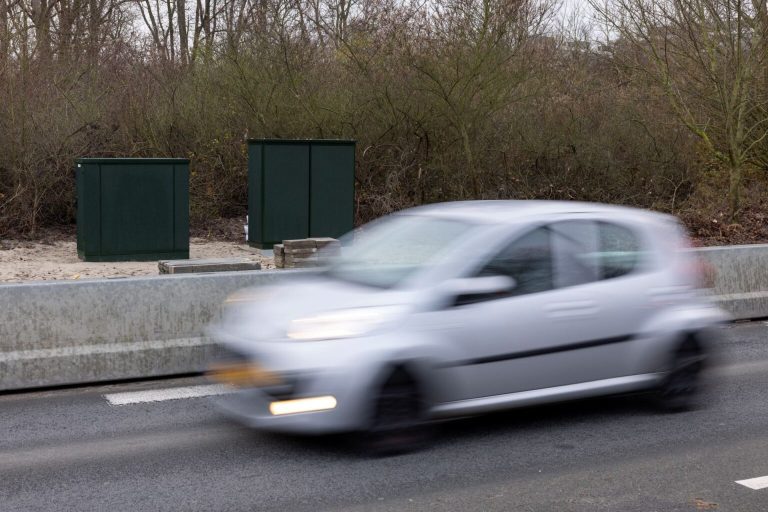

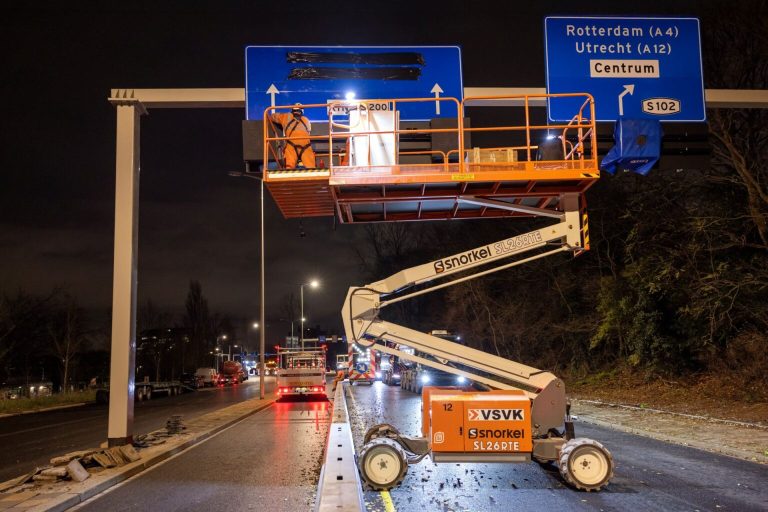

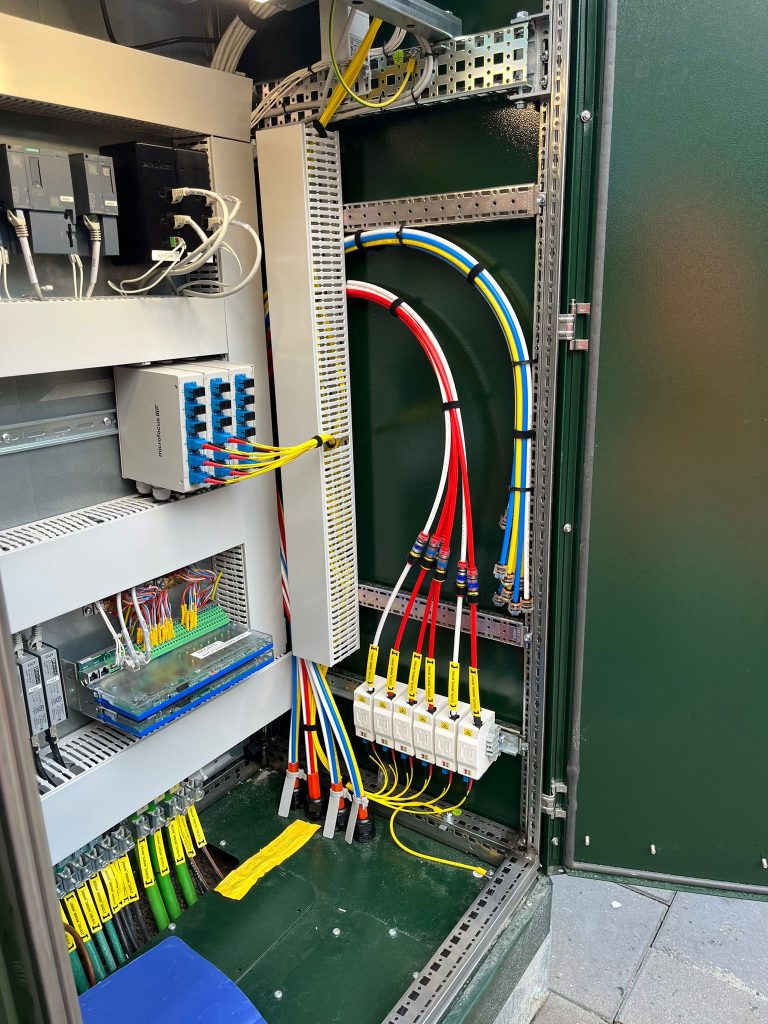

“Net als in de tunnel liggen er net buiten de tunnel ook kabels, om alles wat voor de tunnel gebeurt te regelen. Deze kabels komen van energiekasten en systeemkasten.” Dat zijn technische groene kasten in de berm voor de tunnel. Door de groene kleur vallen de kasten buiten niet op. “De kasten en kabels buiten de tunnel zorgen voor werkende matrixborden en slagbomen bij de ingang.”
Nieuwe kabels
Het is belangrijk dat kabels in de tunnel vervangen worden. “De kabels zorgen onder andere voor licht in de tunnel, werkende camera’s en contact met de verkeerscentrale”. Als een kabel niet goed werkt, kan de verlichting uitvallen, of bijvoorbeeld de ventilatoren. De tunnel is dan niet meer verkeersveilig. Daarom is het nodig kabels te vervangen om de tunnel veilig te houden, nu en in de toekomst.
Het vervangen van kabels duurt maanden. Dit is lang, maar komt doordat ongeveer 70 kilometer aan kabels in de tunnel vervangen wordt. Hierna moet alles ook eerst uitgebreid getest worden, zodat de tunnel weer veilig open kan.
Werkzaamheden team Prive5G.

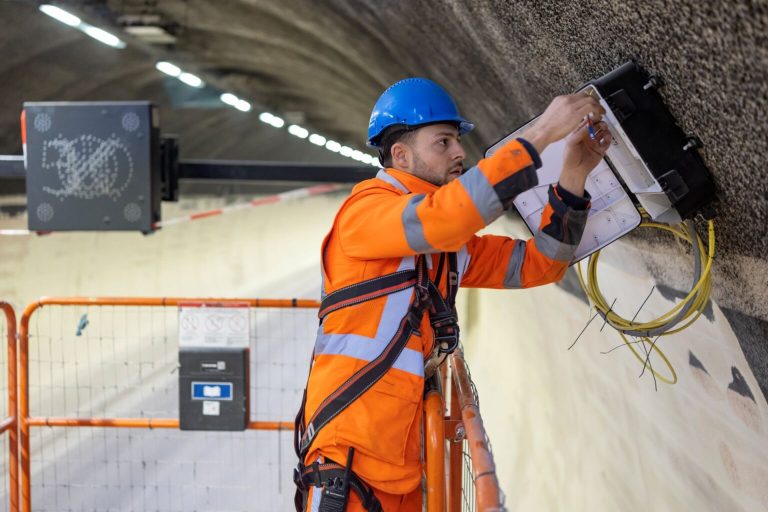

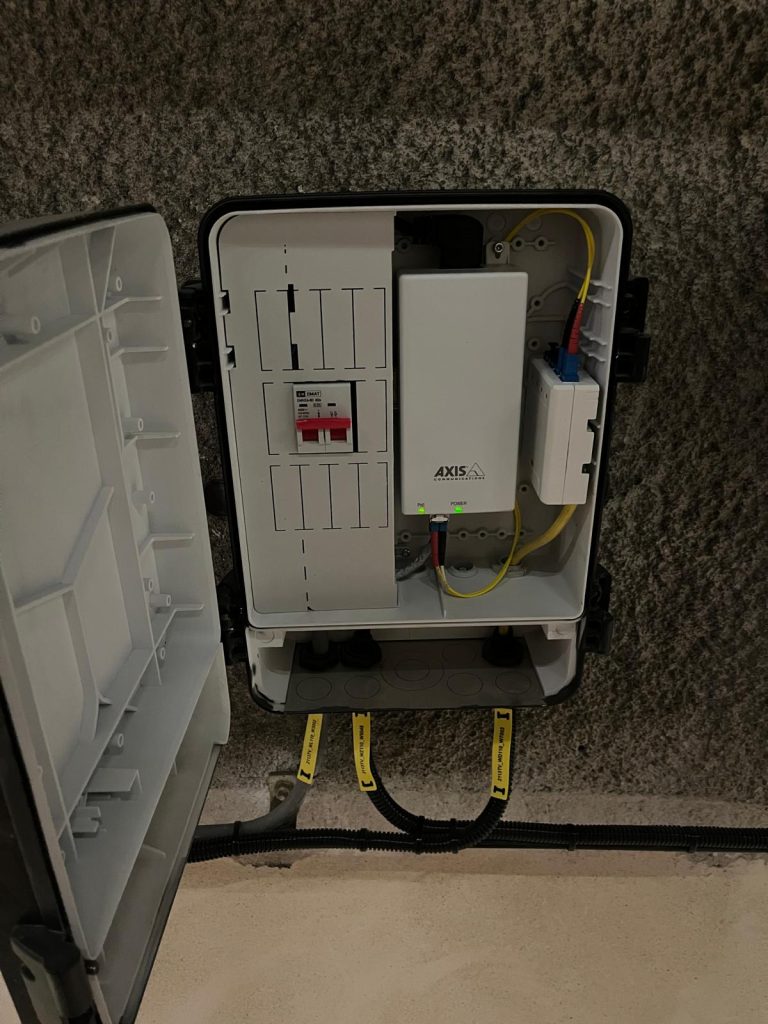

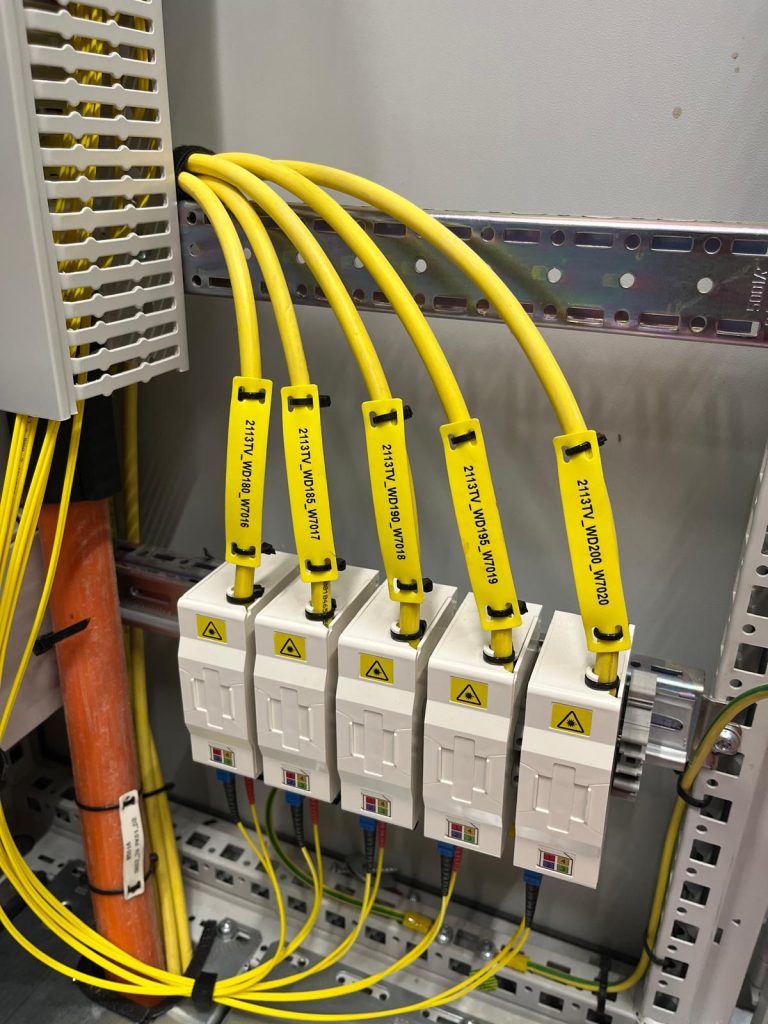

Samen met Van Schijndel Installatie Techniek verantwoordelijk voor de aanleg van tientallen glasvezel kabels, aanbrengen labels, lassen aansluitingen op de glasvezel, doormeten aansluitingen en een duidelijke rapportage opleveren. En dit alles op tijd binnen de planning.
